超高圧地盤改良

地盤改良を掘進機から造成

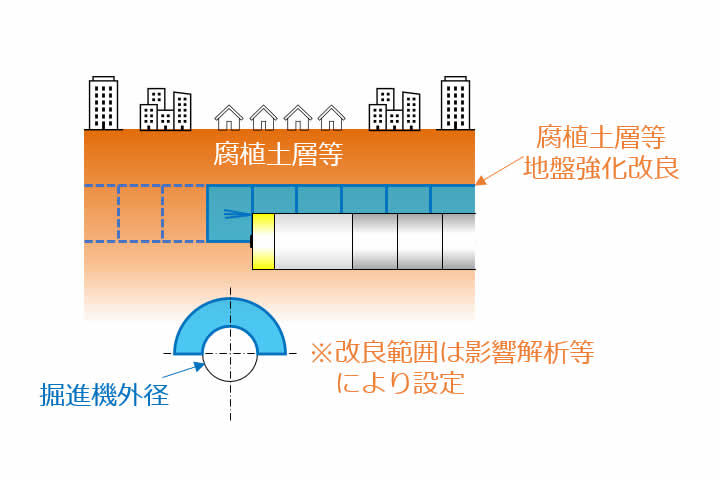

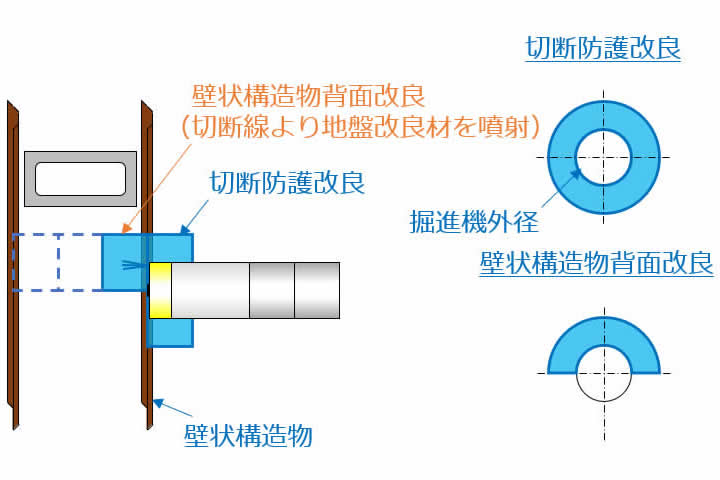

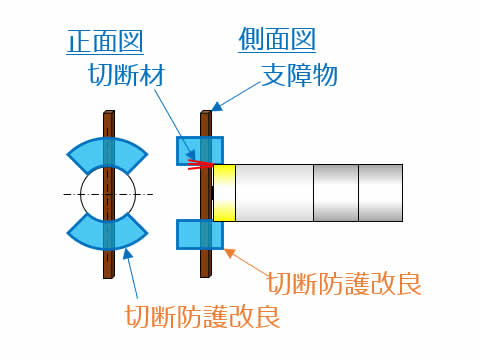

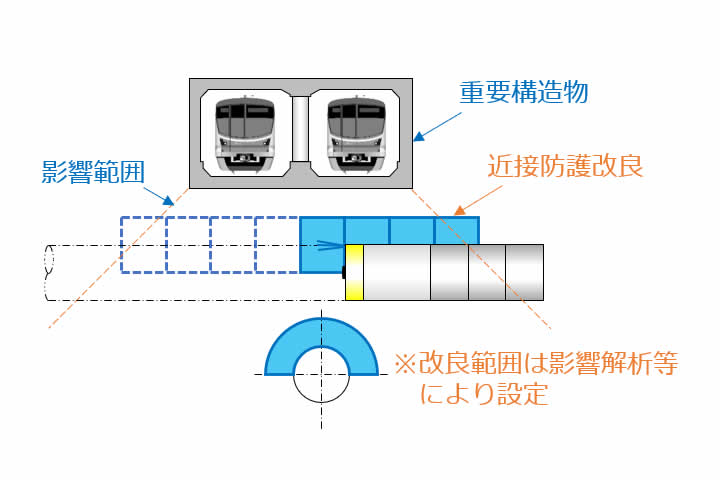

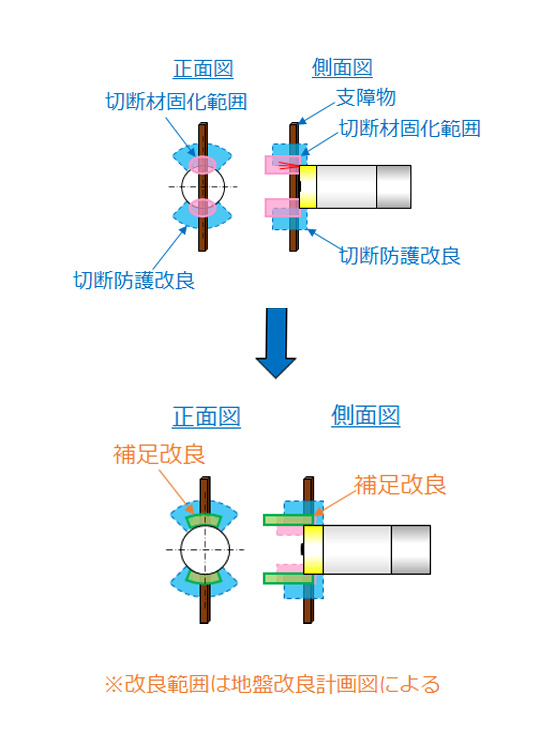

支障物切断前の切断防護改良、既設構造物防護改良等、周辺地盤の安定と地盤強化のため、掘進機内から地盤改良材（セメントミルクと珪酸ナトリウム溶液の混合材）を噴射して、安全・確実に改良体を造成します。

地盤改良体の造成

改良体の施工

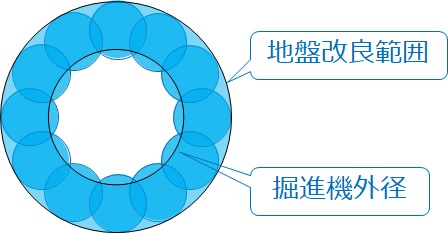

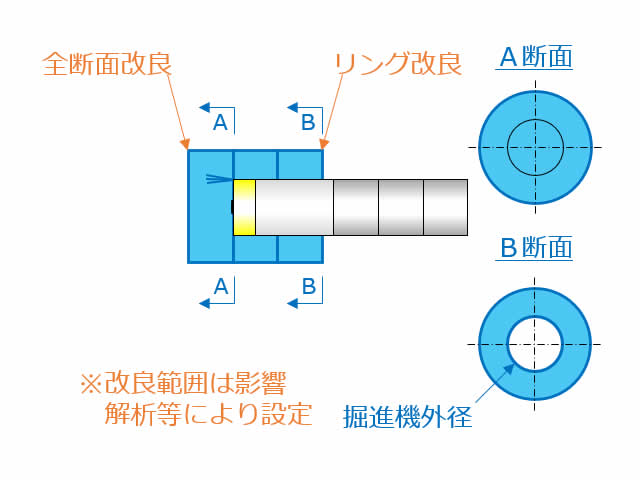

■　改良体を連続で配置し、地盤改良範囲を確保する ■　造成順序は下側から積み上げて造成する

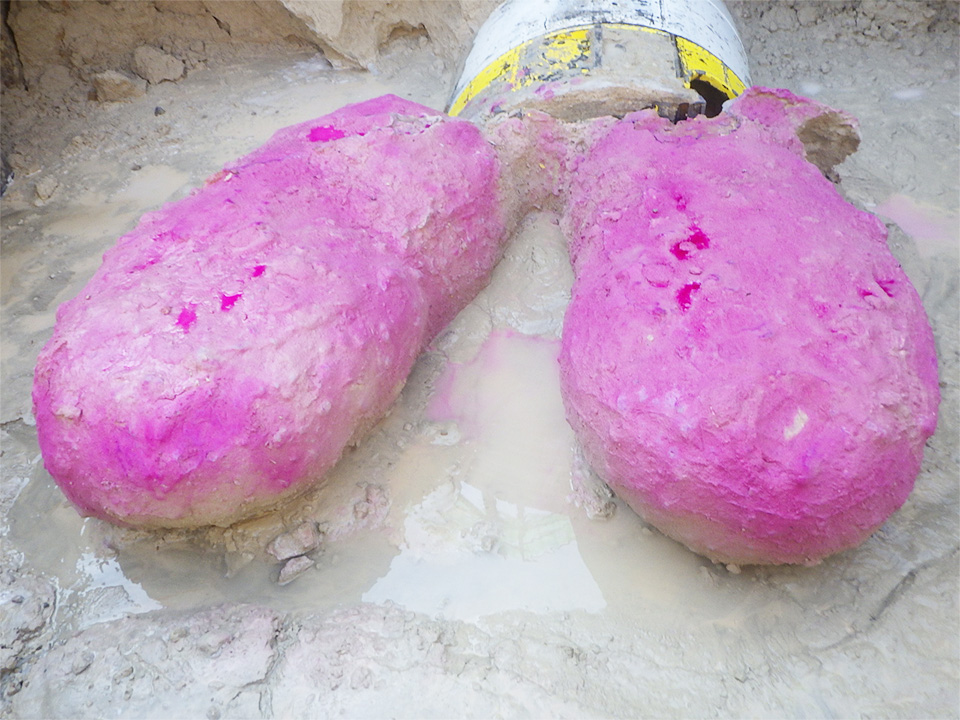

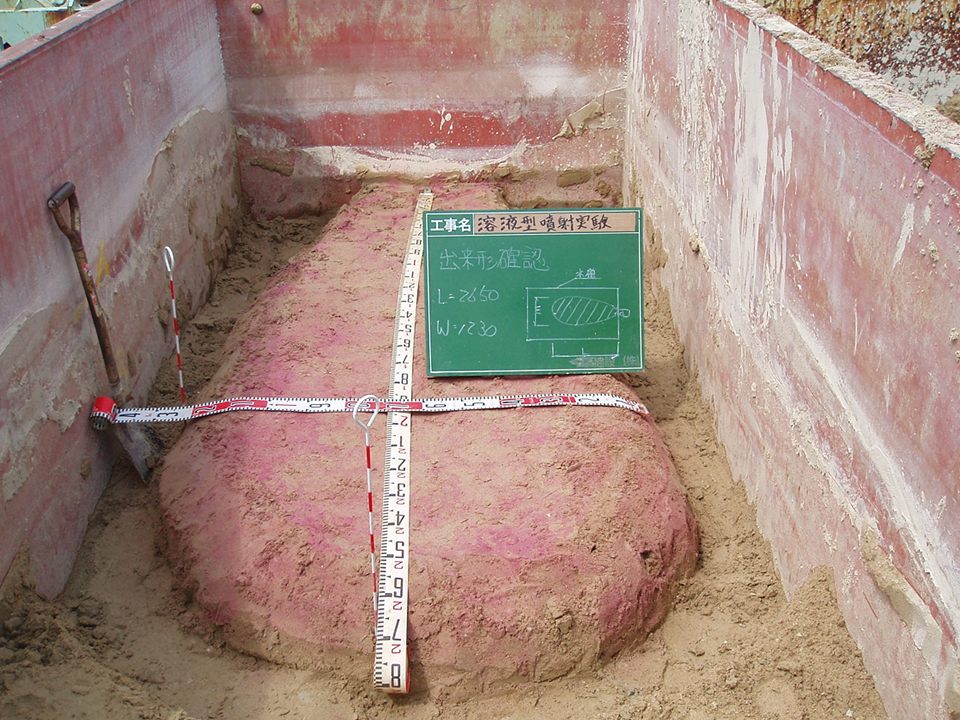

掘進機外周のパック注入（溶液型注入）

目　的

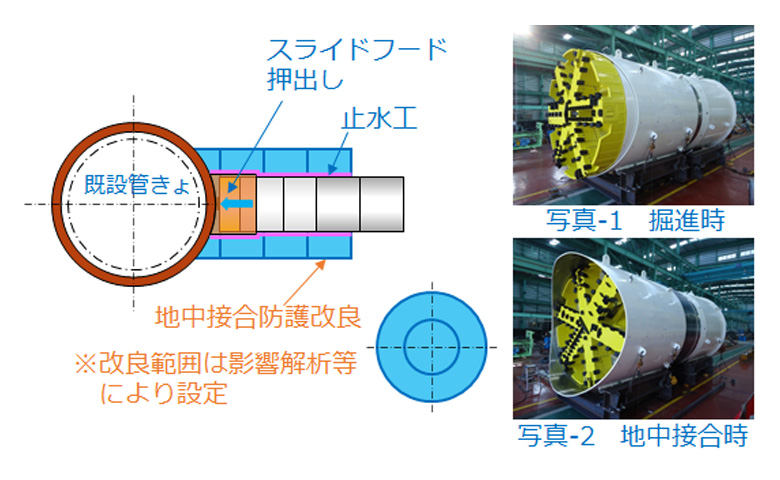

■　地盤改良材が掘進機スキンプレート外周に廻り込み固結する事による掘進不能を防止 ■　地中接合時における掘進機外周の水みちを遮断 ■　掘進機通過に伴う地盤のゆるみ防止

2つの改良方式によりすべての土質に対応

1工程方式

2工程方式

適用土質	粘性土（粘着力30kN/㎡以上）

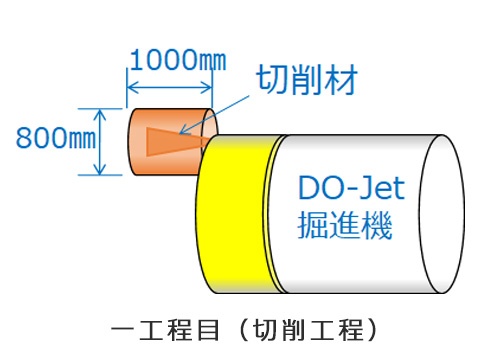

一工程目	切削工程	切削材（溶液型瞬結タイプ）を噴射して粘性を下げ改良範囲を確保

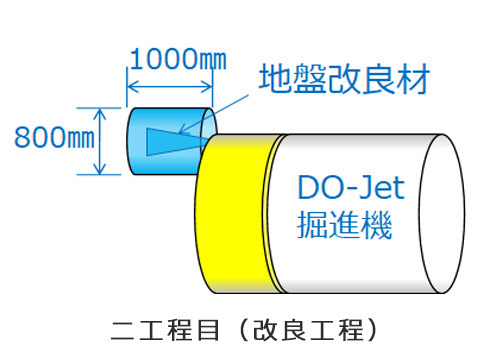

二工程目	改良工程	切削工程で確保した範囲を地盤改良材に置き換える
改良体1本当り造成有効形状		φ800㎜　L=1000㎜
